1  前言

水性氟硅防腐涂料是北京耐默公司在引進技術的基礎上研制生產的高科技產品。水性氟硅防腐涂料是由氟硅改性樹脂、互穿網絡聚合物、特種顏填料及各種特殊助劑經先進工藝制備而成的可以常溫固化的雙組份重防腐涂料。

2  適用范圍

2.1  水性氟硅防腐涂料具有優異的耐高低溫性、耐候性、防水性和防油性，可應用于海洋艦船的防污防腐以及于油田管道內外壁、化工設施、橋梁、海上設施、碼頭設施、城市之鋼結構，水泥結構等。

2.2  水性氟硅防腐涂料由于其低表面能也可用于太陽能裝置的防護涂裝，同時也適用于木材、塑鋼型材、鋁合金、水泥、火車、飛機、船舶、汽車、路標廣告牌、高速公路護欄、大型鋼結構的裝飾及保護。

3  主要特點

3.1  防腐性能好。水性氟硅防腐涂料具有良好的光澤和保色性，漆膜耐磨損、抗碰撞。涂層具有十分優異的耐候性、耐摩擦、耐擦拭、耐沾污、耐酸、耐堿、耐水性、抗污性。等性能。

3.2  耐候性極強。涂層抗紫外線輻射、抗風化、耐水性、抗靜電、抗老化性能優異、使用壽命長，非特殊情況下防腐年限可長達20年以上。

3.3  突出的耐油性。水性氟硅防腐涂料具有優異的耐油性：耐動植物油、變壓器油、柴油、礦物油等。

3.4  優異的耐老化性。涂層加速老化無粉化、開裂、脫落等。

3.5  配套性好。水性氟硅防腐涂料對環氧、丙烯酸、聚氨酯、不飽和聚酯等多種底漆具有非常好附著力。

項目			指    標		檢測標準
			中間漆	面漆
外   觀			各色	各色
粘度(涂-4杯），s,25℃，≥			60	50	GB/T 1723-1993
干燥時間(25±1℃，相對濕度65±5%),≤	表干（min）		1	1	GB/T 1728-1989
	實干（h）		24	24
理論固含量，%，≥			55	55	GB/T 1725-1989
配制比例（甲乙，重量比）			10:1	10:1
涂裝方式			噴涂、刷涂、輥涂
涂裝間隔時間（25℃），h		***短	6
		***長	48
附著力（劃格法），級，≤			1		GB/T 9286-1998
耐沖擊性，cm			50		GB/T 1732-1993
柔韌性			1		GB/T 1731-1993
硫酸（20%，25℃）,h			60，不起泡，不脫落，不生銹		GB/T 1763-1989
氫氧化鈉（10%，25℃），d			60，不起泡，不脫落，不生銹		GB/T 1763-1989
氯化鈉（15%，25℃），d			180，不起泡，不脫落，不生銹		GB/T 1763-1989
人工加速老化			1400h不起泡、不開裂、剝落		GB/T 1865-1993

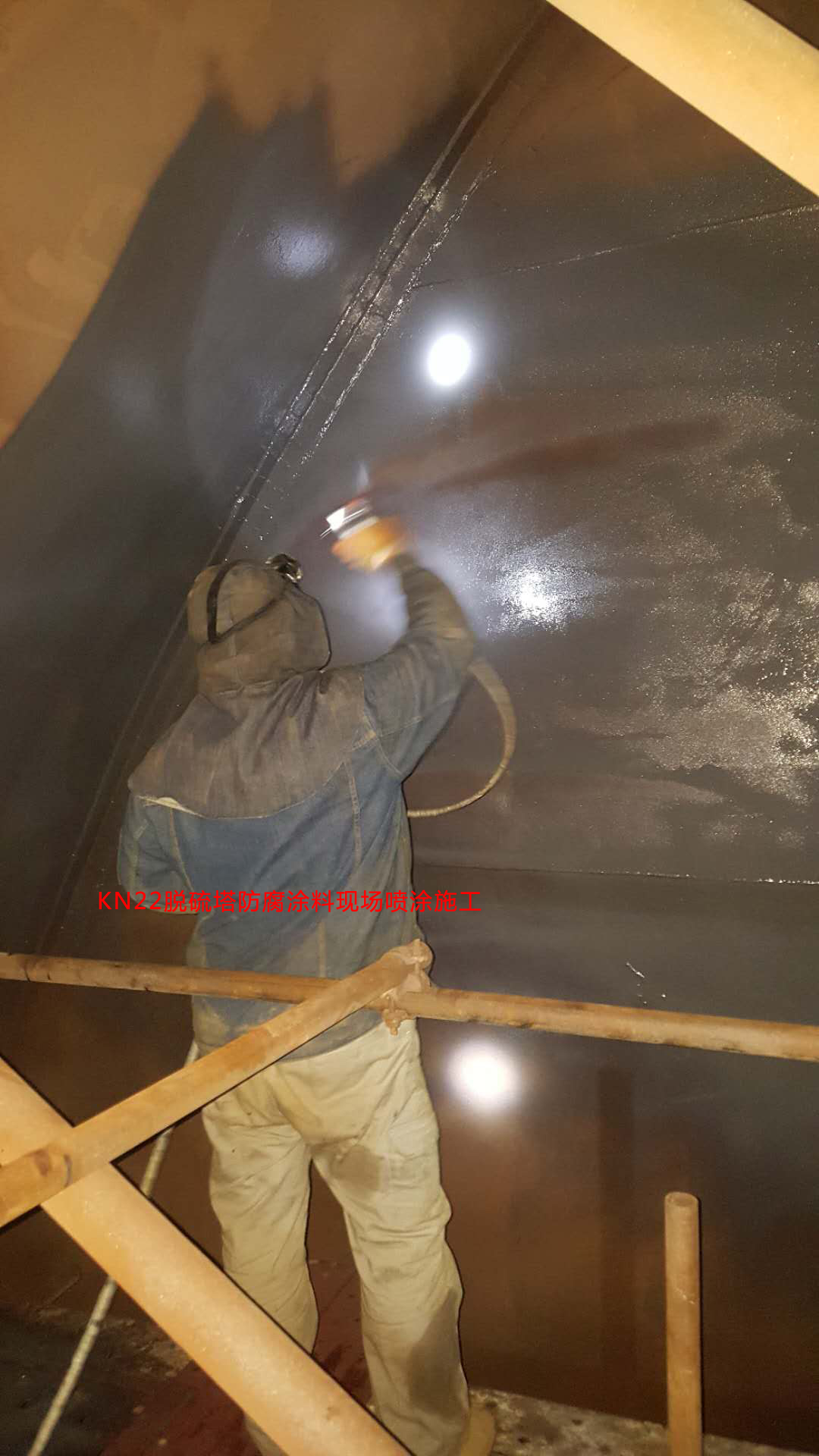

5  施工方法

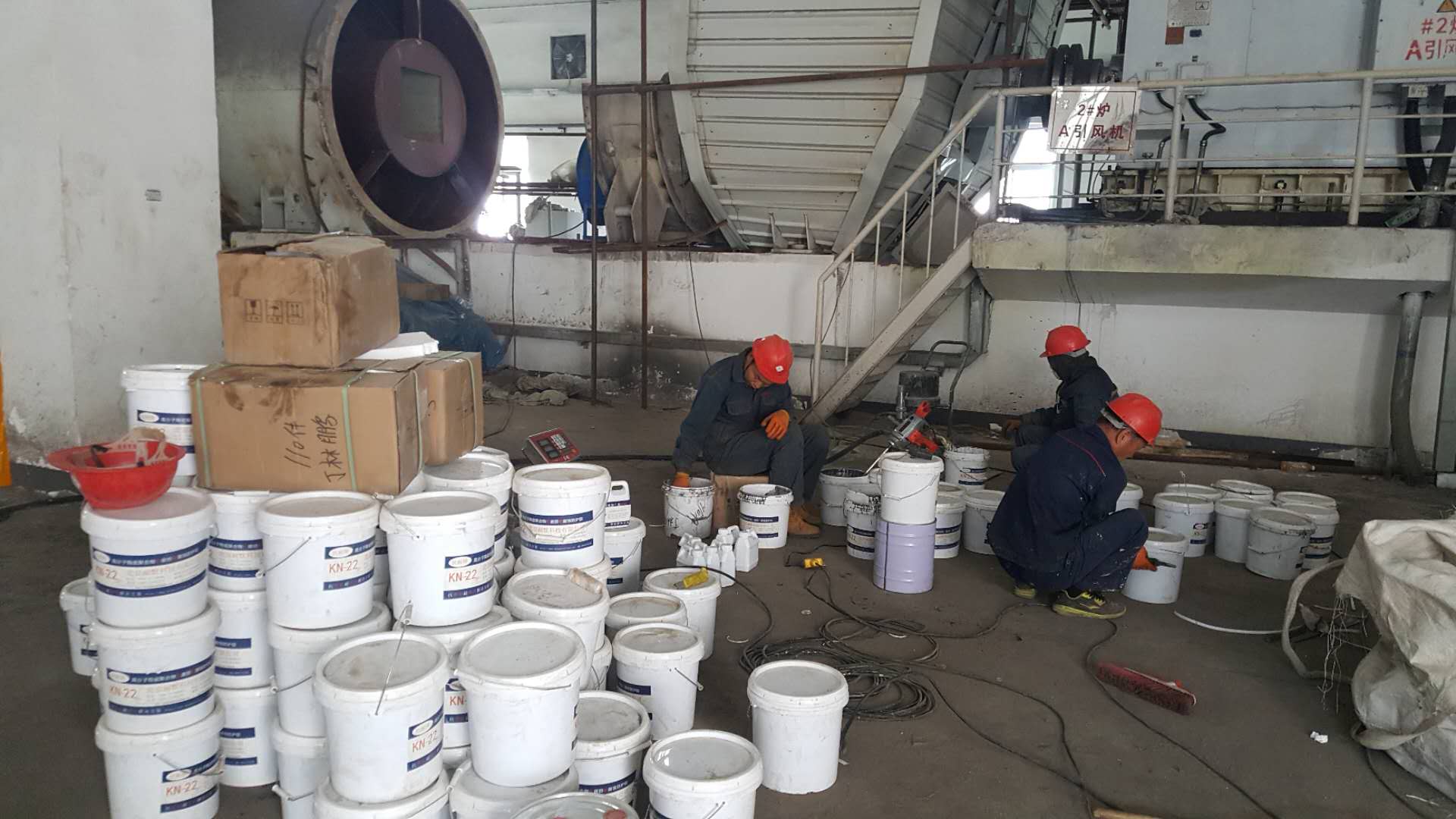

5.1  開桶攪拌：打開桶后，將涂料攪拌至桶底無沉積物，并按規定的重量比混合攪勻，經20～30分鐘熟化后即可施工。若涂料確實太稠，可適當添加豪士丹頓牌專用稀釋劑，其用量為10～30%，調配好的氟硅防腐涂料必須4小時內用完，以避免超過活化期作廢；金屬漆必須用120—200目過濾后使用。嚴禁用水、醇、香蕉水、汽油或其它稀釋劑稀釋，暫不用的涂料（包括甲、乙各組分）立即蓋嚴密封，以防受潮變質。

5.2  表面處理要求：鋼鐵結構，基層除銹要求達到國家標準Sa2.5級以上，采用手工除銹達到St3級以上。也可采用化學除銹，要求達到無油、無銹、無雜質、干燥清潔。

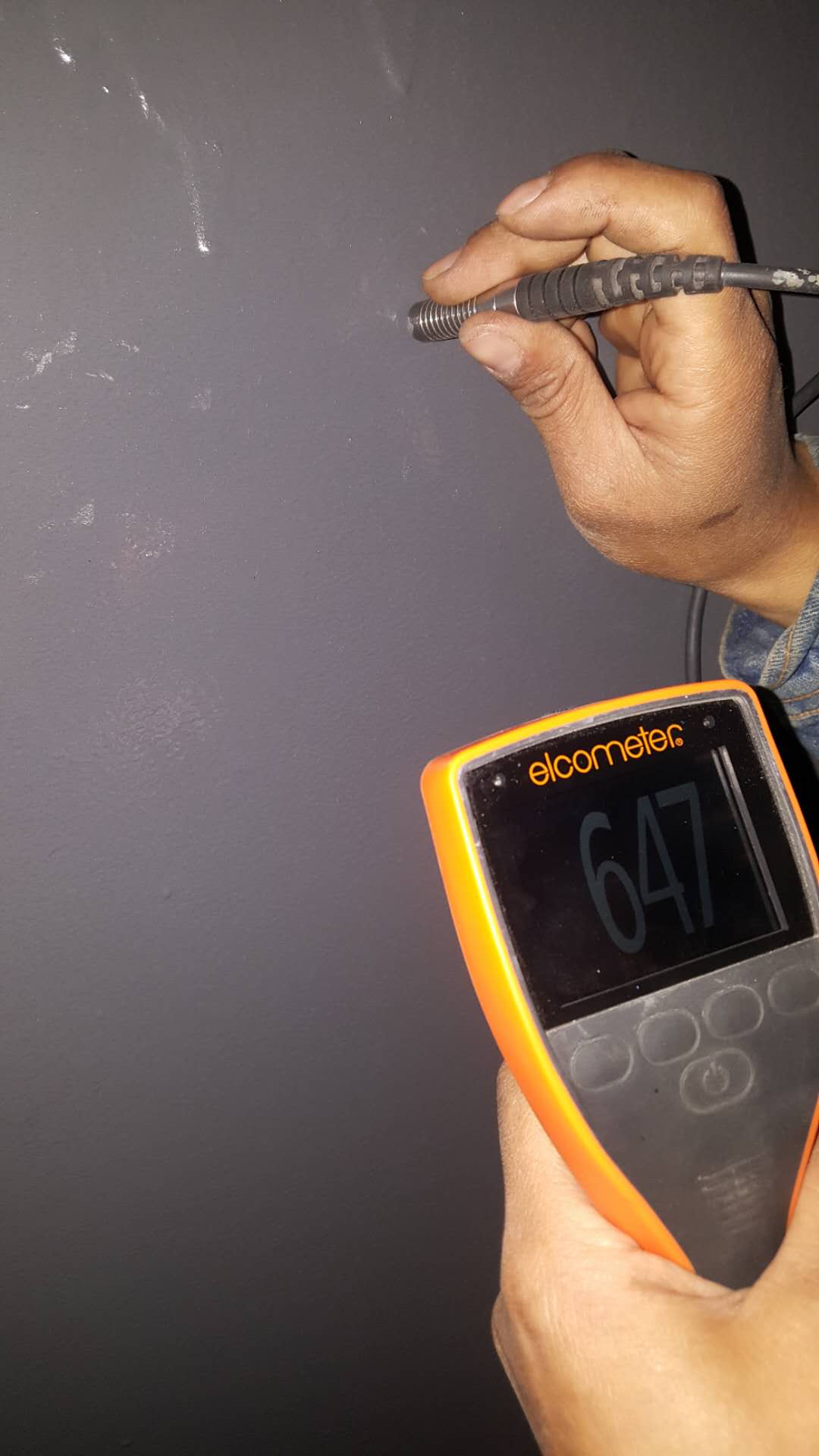

5.3  理論消耗量：如果不考慮實際施工時的涂裝環境、涂裝方法、涂裝技術、表面狀況及結構、形狀、表面積大小等的影響，一般消耗量為0.1-0.12kg/㎡。

5.4  最佳施工溫度為5～35℃，相對濕度≤85℃，在有雨、霧、雪和較嚴重灰塵的條件下，不得施工，涂裝后14小時內防止雨淋。

5.5 第一道涂裝后，最好待24小時（以25℃計）以上再涂裝第二道，常溫條件下施工須固化7天，7天以后才能投入使用。

5.6  工具清洗：用豪士丹頓牌專用稀釋劑清洗。

5.7  施工場所應盡量保持良好通風。為消除使用過程中的爆炸隱患,應保證足夠的通風量以維持氣體/空氣比例不超過最低爆炸極限的10 %,通常公斤溶劑需要200立方米通風量,(與溶劑種類相關)就能維持***低爆炸極限10 %的工作環境。

5.8采取有效措施，防止皮膚和眼睛與涂料直接接觸(如使用工作服,手套,護目鏡,面罩及涂防護油等)。若皮膚不慎與產品相接觸,請用清水及肥皂或適當的工業清潔劑徹底清洗；若眼睛受到污染,請即刻用清水沖洗至少10分鐘,并立即就醫。
